9.7.1 全局工具列表
9.7.1.1 概述
全局工具和工具定义一致，在 xCore 控制系统中，全局工具对应的数据类型为 g_tool_num，num 范围为 0-15，总共 16 个全局工具。全局工具也属于工具类型，关于工具详细描述，请参考“RL 指令-变量”章节。注意，全局工具不同于工程中的工具，全局工具可用于所有的工程中。
9.7.1.3 操作实例-创建全局手持工具
标定工具坐标系之前，需要准备一个固定的外部尖端点，要求该点位于机器人工作范围之内，并且使用待标定的工具能以比较灵活的姿态接触到该点。
| 操作 | 图示 | 说明 |
|---|---|---|
1.在坐标系标定-全局工具列表界面，选择需要编辑的全局工具。 |
|
在“编程员”及以上权限时，可进行编辑操作，且只有编辑功能，不能新增与删除。 |

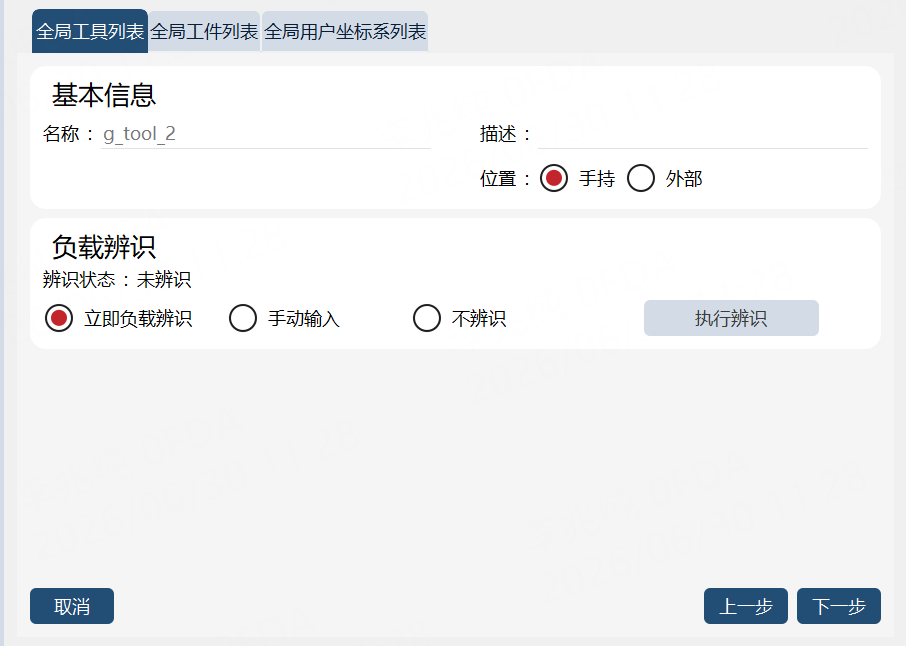

2.设置工具属性：手持。 |
|
|

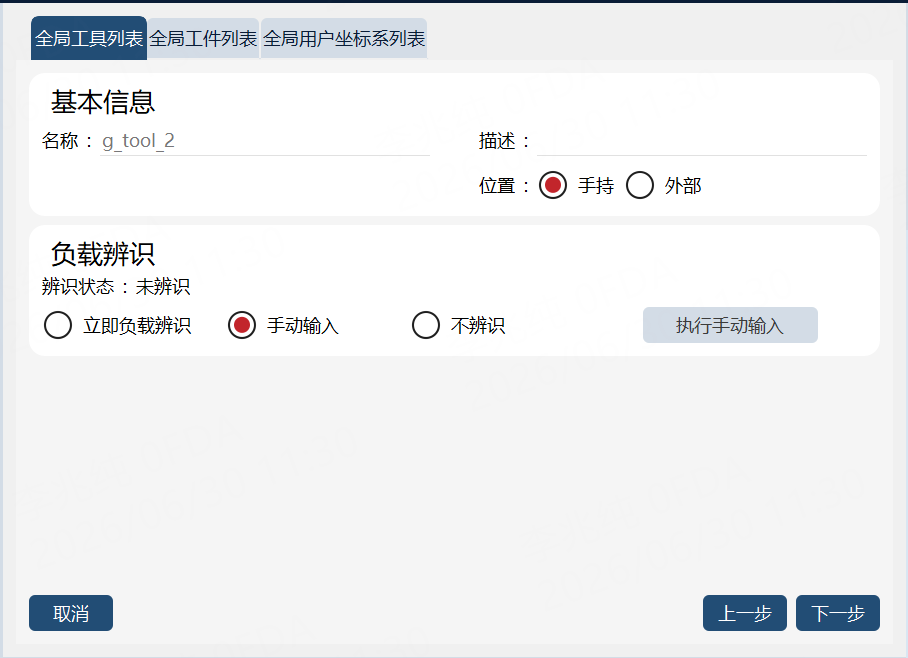

3.负载辨识（以手动输入为例）：选择“手动输入”，点击“执行手动输入”按钮，进入“工具负载辨识”页面。 |
|
输入工具物理信息，点击“下一步”按钮，回到“新建工具”页面，此时“负载辨识”状态为 “已辨识”。 |

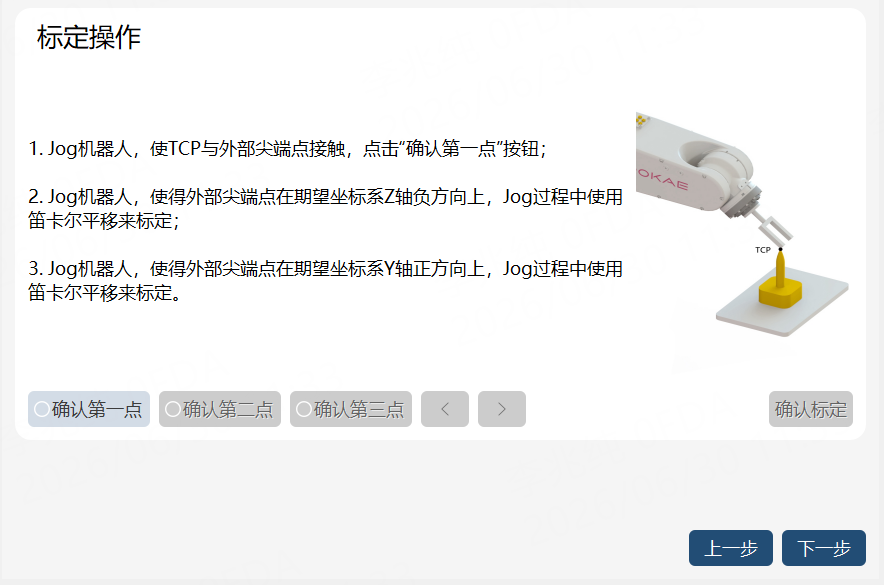

4.位姿标定，以三点法为例：选择“立即标定”、标定方法为“三点法”，点击“执行标定”按钮，进入“新建用户坐标系”页面执行标定。 |
|
Jog 机器人，使标定好的工具 TCP 按顺序指到期望的坐标系原点 /x 轴上一点 /xy 平面上一点或 y 轴上一点，点击“确认第一点/第二点、第三点”按钮。三个点都完成确认后，点击“确认标定”按钮，回到“新建工具”页面，此时“标定状态”为“已标定”。若使用四点法标定工具原点，应使 4 个点之间的姿态差距应尽可能的大，即机器人应尽量以不同的姿态接触外部尖端点。 |

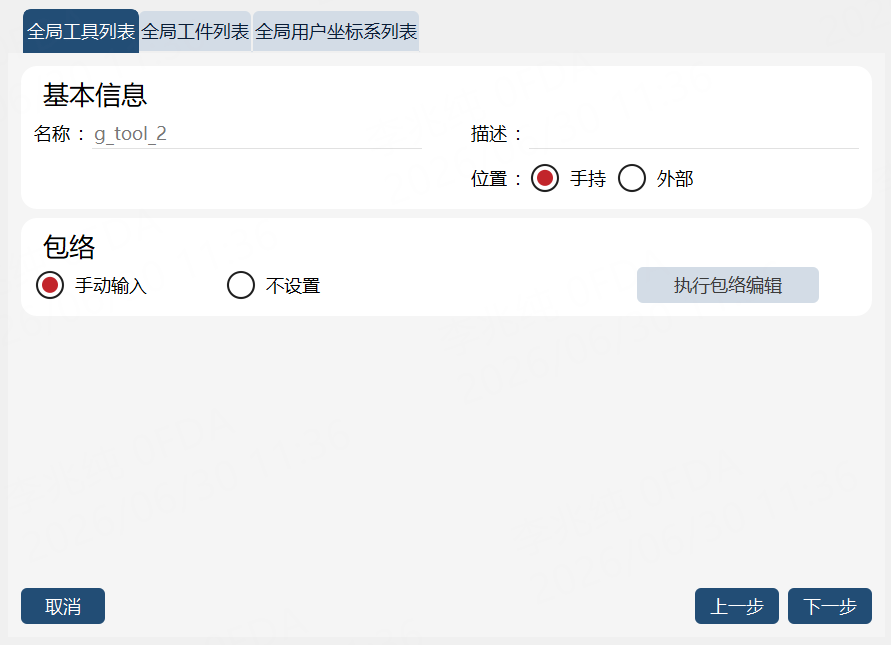

5.包络，选择“”手动输入 “，点击”执行包络编辑 “，进入“包络设置”界面选择包络。 |
|
|
6.点击“完成”按钮，完成全局工具的编辑。 |
|

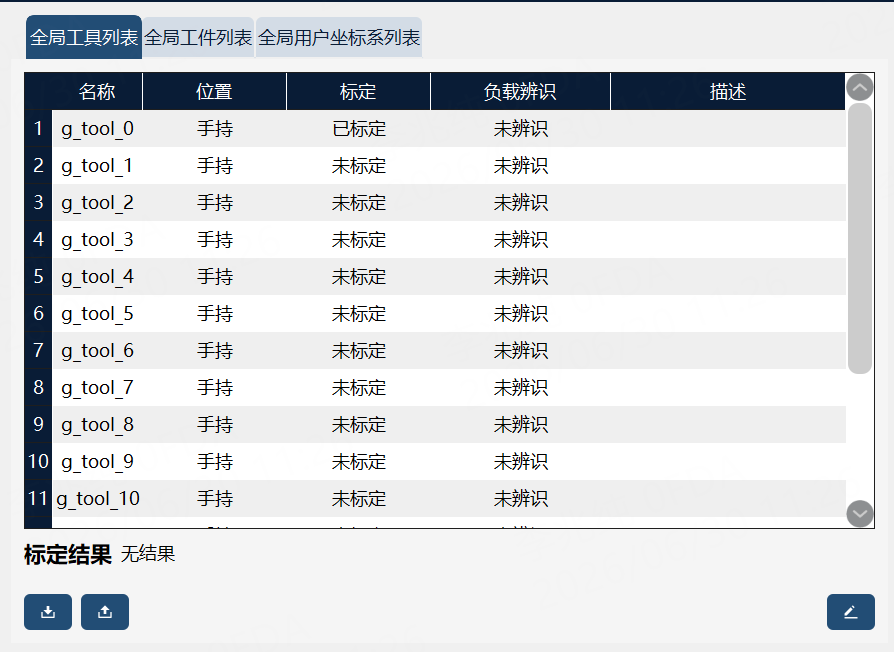

在全局工具列表中，显示新建的工具。 |
9.7.1.4 操作实例-创建全局外部工具
全局外部工具的标定方法与全局手持工具一致，支持 4 点法、6 点法和手动输入三种方式。 注意：标定外部工具坐标系，需要使用已标定好的手持工具来进行。
| 步骤 | 图示 | 说明 |
|---|---|---|
1.列表中已存在标定好的手持工具，使用它辅助标定外部工具，示例里采用 g_tool_0。 |
|
该工具应带尖端。 |
2.在全局工具列表界面点击右下角的“编辑“进入全局工具向导界面。 |
|
在“编程员”及以上权限时，可进行编辑操作。 |
3.设置工具属性：外部 |
|
|
4.在右上角切换工具，选择已经标定好的手持工具 g_tool_0。 |
|
|
5.位姿标定，以四点法为例：选择“立即标定”、标定方法为“四点法”，点击“执行标定”按钮，进入“工具标定”页面执行标定。 |
|
Jog 机器人，使标定好的工具 TCP 以不同的姿态指到期望的工件坐标系原点上，然后分别确认第一、二、三、四个点。应使 4 个点之间的姿态差距应尽可能的大，即机器人应尽量以不同的姿态接触外部尖端点。标定完毕后，系统会弹出标定误差，根据误差大小来选择是否需要重新标定（参考确认标定精度）。 |
|
外部工具必须与对应的工件一起使用，即同时选中的工具和工件中的 robhold 参数必须有一个为 False 而另一个为 True，否则系统会给出错误提示，并禁止 Jog 机器人。 使用外部工具时，定义工具坐标系和工件坐标系的参考系与普通工具是不一样的：
|
9.7.2 全局工件列表
9.7.2.1 概述
全局工具和工具定义一致，详见 8.13.1 章节。在 xCore 控制系统中，全局工件对应的数据类型为 g_wobj_num，num 范围为 0-15，总共 16 个全局工件。全局工件也属于工件类型，关于工件的描述，请参考“RL 指令-变量”章节。注意，全局工件不同于工程种的工件，全局工件可用于所有的工程中。
9.7.2.2 操作实例-创建全局外部工件
标定全局外部工件坐标系，需要使用已标定好的全局手持工具来辅助标定。
| 步骤 | 图示 | 说明 |
|---|---|---|

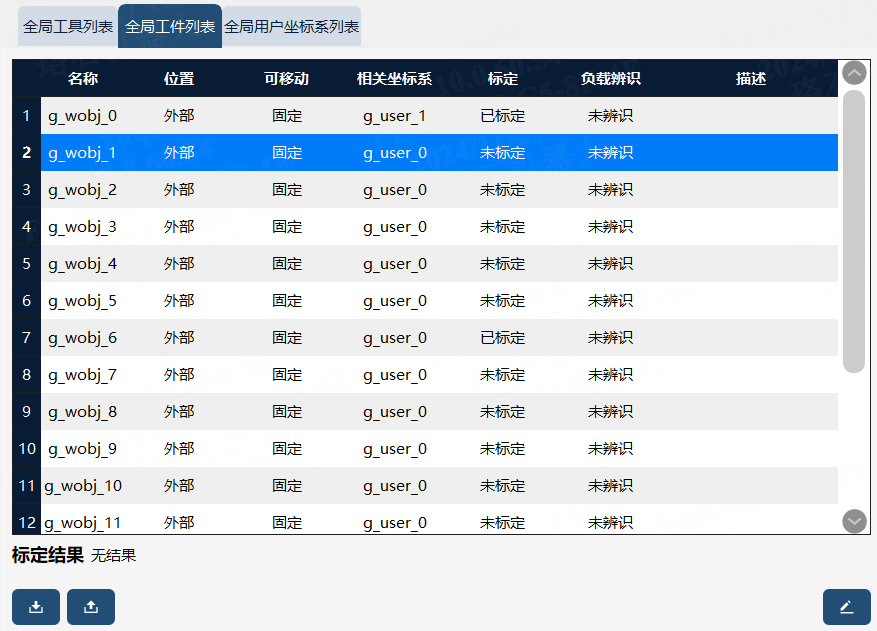

1.在工件列表界面点击右下角的“编辑”进入编辑全局工件向导界面。 |
|
在“编程员”及以上权限时，可进行编辑操作 |

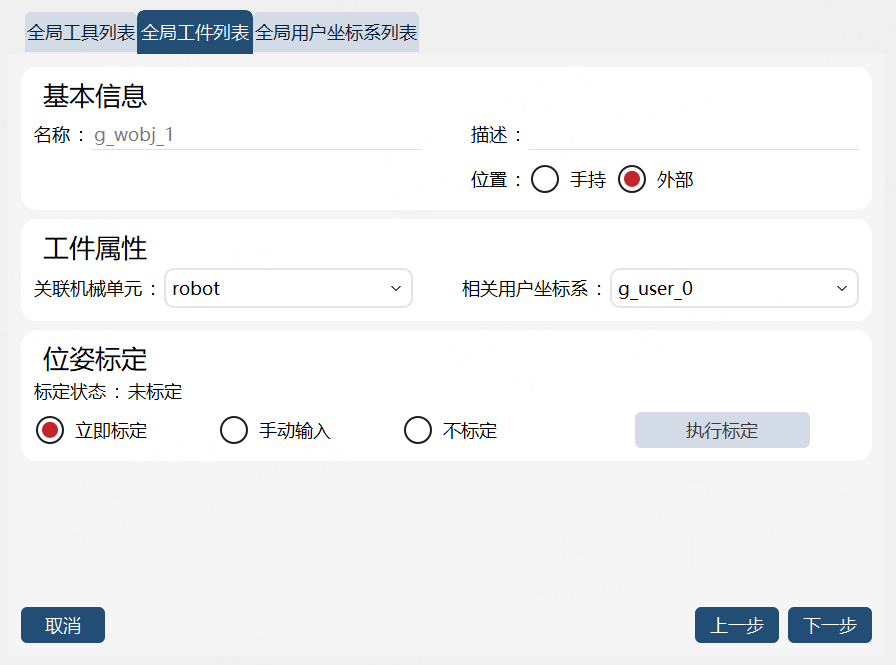

2.设置工件属性：外部。 |
|
|
3.选择已经标定好的全局手持工具 g_tool_0。 |
|
|
4.点击“执行标定”按钮，进入工件标定界面。 |
|
Jog 机器人，使标定好的工具 TCP 指到期望的工件坐标系原点，点击“确认第一点”按钮；Jog 机器人，使 TCP 指到期望的工件坐标系 X 轴上一点，点击“确认第二点”按钮；Jog 机器人，使 TCP 指到期望的工件坐标系 Y 轴上一点，点击“确认第三点”按钮，点击“确认标定”，弹出标定结果确认对话框，点击“确认。”点击“完成”按钮，返回“全局工件列表编辑”页面 |
5.点击“完成”按钮，完成全局工具编辑。 |
|
点在全局工具列表中，显示编辑完成的全局工具。击“完成”按钮，完成新建工件。 |
9.7.2.3 操作实例-创建全局手持工件
标定全局手持工件坐标系，需要使用已标定好的全局外部工具来辅助标定。
| 步骤 | 图示 | 说明 |
|---|---|---|
1.在全局工件列表界面点击右下角的“编辑“进入新建工件向导界面。 |
|
在“编程员”及以上权限时，可进行编辑操作。 |

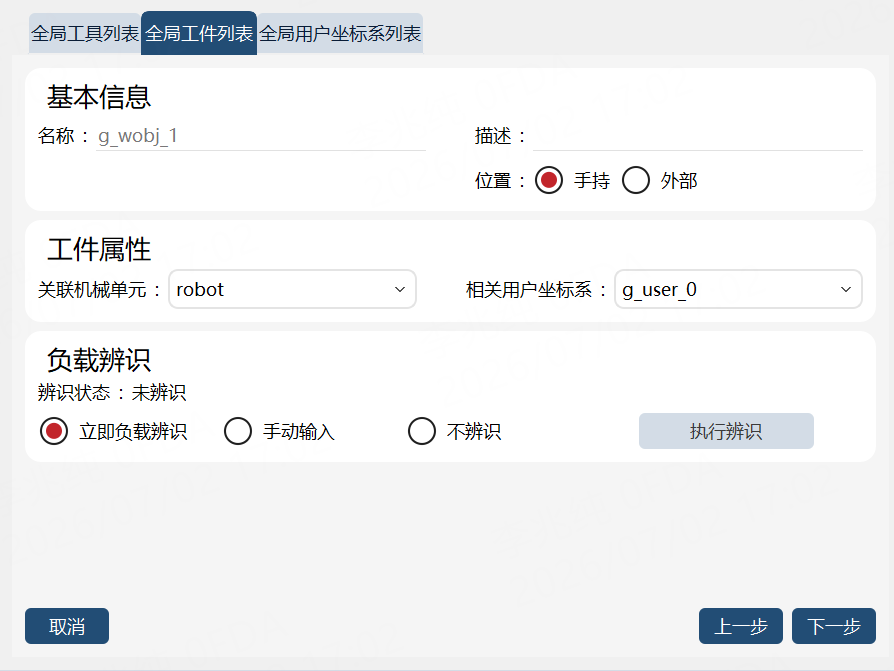

2.设置工件属性：手持。 |
|
“外部”为工件与机器人末端不相对固定；“手持”为相对固定。 |
3.在右上角切换工具，选择已经标定好的全局外部工具 g_tool_0。 |
|
|

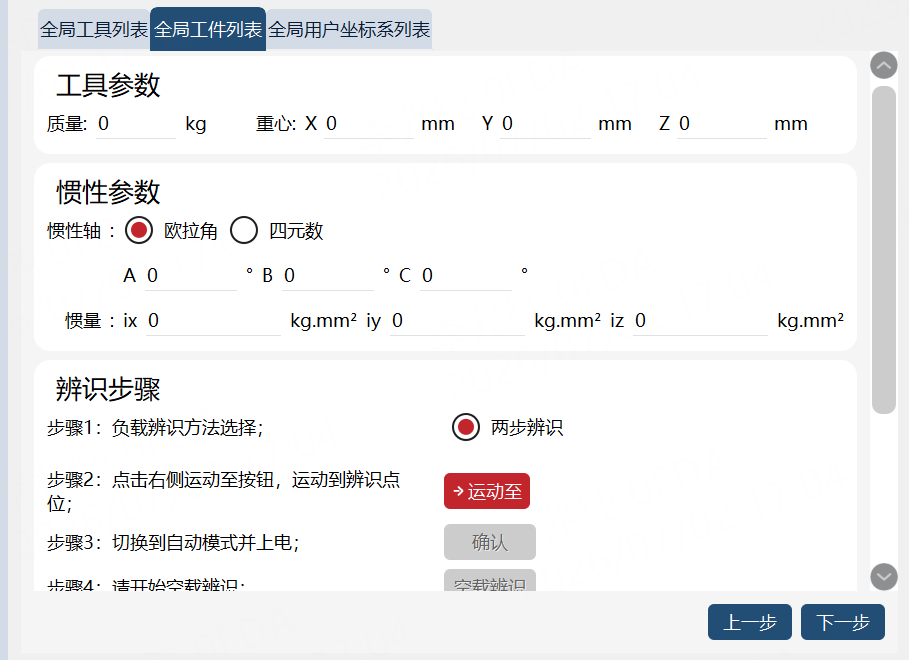

4.点击“执行负载辨识”，进入负载辨识界面。 |
|
|
5.点击“执行标定”按钮，进入工件标定界面。 |
|

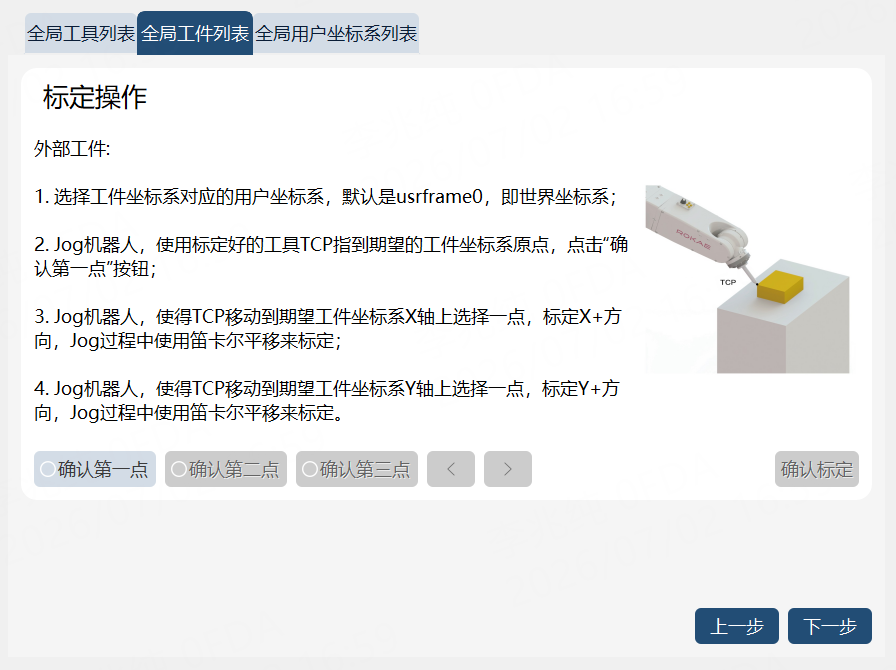

Jog 机器人，使标定好的工具 TCP 指到期望的工件坐标系原点，点击“确认第一点”按钮；Jog 机器人，使 TCP 指到期望的工件坐标系 X 轴上一点，点击“确认第二点”按钮；Jog 机器人，使 TCP 指到期望的工件坐标系 Y 轴上一点或 XOY 平面上一点，点击“确认第三点”按钮，点击“确认标定”，弹出标定结果确认对话框，点击“确认。”点击“下一步”按钮，返回“新建工件”页面 |
6.点击“完成”按钮，完成全局工件编辑 |
|
