客户端插件说明（electricclawplugin-hmi）

开发环境

环境	工具链
Windows	Qt 5.15.2、MSVC 2015 64-bit
linux X86	GNU Compiler Collection 9.4
linux aarch64	gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu

项目结构

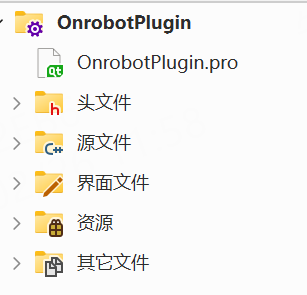

代码文件夹包含 include 和 lib 文件夹，用于提供插件环境支持和必要的工具，在 Qt Creator 中打开 .pro 工程即可看到如下项目结构。

各部分说明：

组成	说明
配置文件（.pro）	Qt 编译配置文件（可理解为 Qt 版的 CMake），核心配置见下文
界面文件（.ui）	Qt Designer 可视化布局文件，构建后生成 ui_*.h 用于 UI 组件绑定
代码文件（.cpp/.h）	界面类、业务逻辑类、插件入口类的声明与实现
资源文件（.qrc/.ts）	控件文字翻译相关文件

.pro 核心配置

电爪项目 .pro 中与插件开发相关的关键配置：

TEMPLATE = lib                          # 构建为共享库（.dll/.so）
DEFINES += ELECTRICCLAWPLUGIN_LIBRARY   # 控制导出/导入符号
DEFINES += PLUGIN_NAME=\\\"OnrobotPlugin\\\"  # 插件注册名，用于完成插件注册
LIBS += -L$$PWD/lib/windows -lxplugin   # 链接插件 SDK（xplugin）
INCLUDEPATH += $$PWD/include            # SDK 头文件搜索路径

QT += widgets、CONFIG += c++11、FORMS、TRANSLATIONS、RESOURCES 等通用 qmake 配置说明见 制作一个简单的 HMI 插件。

代码文件组成

文件/模块	职责
OnrobotPlugin.h/.cpp	插件入口类 ElectricClawPlugin：插件注册、工艺包界面创建、RL 指令注册
OnrobotWidget.h/.cpp/.ui	工艺包主界面类 ElectricClawWidget：界面生成、信号槽绑定、初始化/运行/停止控制
StatusPoller.h/.cpp	状态轮询类：在子线程中以 200ms 周期查询电爪状态并通知界面刷新
JsonWorker.h/.cpp	JSON 指令工作类：在线程池中异步发送插件指令，避免阻塞界面
rl/RLStartWidget、RLStopWidget、RLStatusWidget	RL 指令界面类：根据窗口内单元的数据生成具体 RL 脚本
OnrobotPlugin_global.h	导出符号宏定义（ELECTRICCLAWPLUGIN_EXPORT）

代码核心逻辑

插件注册

在 OnrobotPlugin.cpp 中通过宏声明实现插件的注册（PLUGIN_NAME 即 .pro 中定义的 OnrobotPlugin），插件加载时自动初始化插件类，并依次执行插件初始化函数 init() 和 afterInit()：

XPLUGIN_REGISTER(PLUGIN_NAME, ElectricClawPlugin)

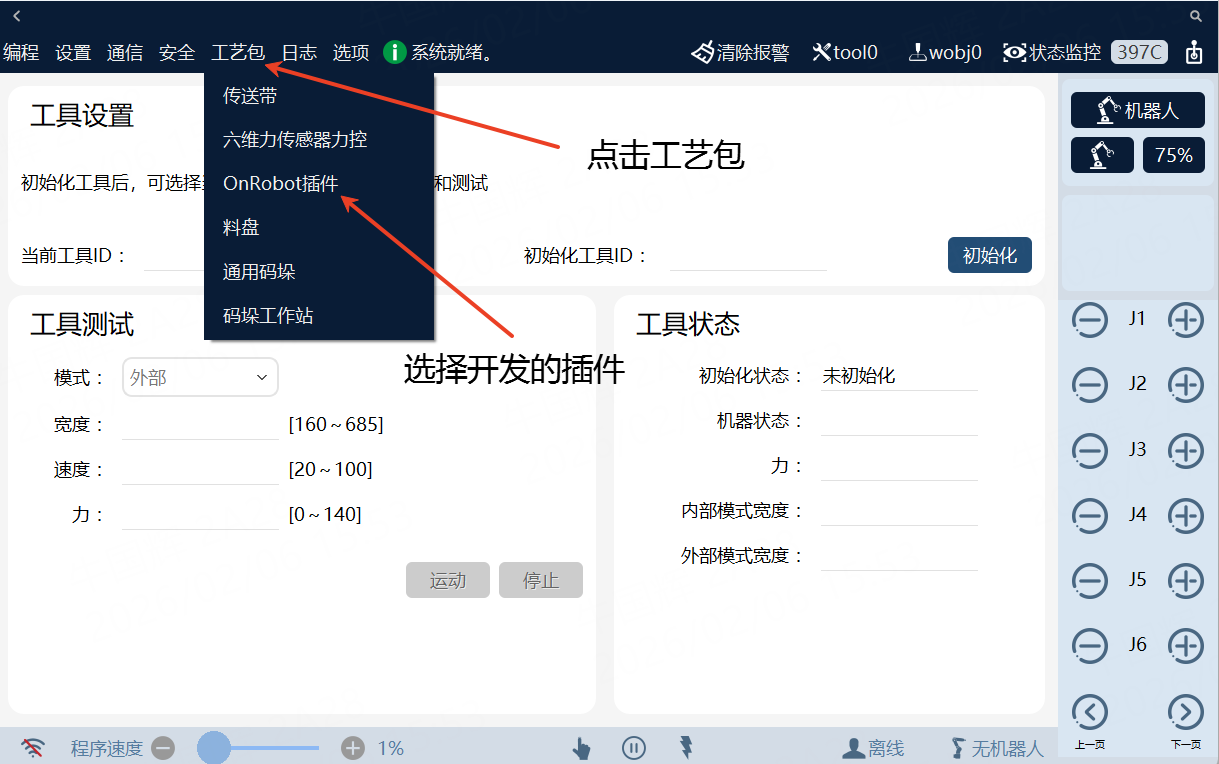

插件入口与界面注册

init() 中创建工艺包主界面 ElectricClawWidget，并通过 CreateCenterWidget 注册为中心控件：

void xplugin::ElectricClawPlugin::init()
{
    m_widget = new ElectricClawWidget;
    xplugin::CreateCenterWidget(PLUGIN_NAME, m_widget);
}

工艺包界面（ElectricClawWidget）

ElectricClawWidget 构造函数中完成信号槽绑定并启动状态监听：

1. 创建 QThread 子线程，将 StatusPoller 移入其中，线程启动后开始 200ms 周期的状态轮询；
2. 轮询结果 statusUpdated 信号以 队列连接（Qt::QueuedConnection）方式绑到界面刷新槽函数，更新状态、力度、内宽、外宽四个显示框；
3. 为各输入框设置 QIntValidator 范围限制（设备 ID 0255、力度 0140、速度 20100、宽度 160685）。

界面按钮的点击逻辑：

按钮	逻辑
初始化	先钳制输入值，再向设备发送一次 stop 指令作为"握手"校验；成功后记录设备 ID、使能运行/停止按钮及各参数输入框，失败则禁用并清空状态显示
运行	钳制输入值后，按界面参数（模式、宽度、力度、速度）组包发送 start 指令
停止	钳制输入值后，组包发送 stop 指令

此外，界面通过重写 showEvent/hideEvent 在工艺包页面 显示时开启轮询定时器、隐藏时关闭，避免后台空转。

clampLineEdit() 负责将输入框数值钳制到合法区间：非数字输入重置为最小值，超出上下限则钳到边界值。

JSON 指令收发（JsonWorker）

界面的所有请求都经 sendRequest() 发出：构造一个 JsonWorker（继承 QObject + QRunnable）投入全局线程池异步执行，完成后通过 finished 信号以队列连接回调界面，避免阻塞 UI 线程：

void JsonWorker::run()
{
    QJsonArray result = xplugin::xPluginInterface().commandCustomData(nullptr, m_json);
    emit finished(result);
}

发送的 JSON 协议与控制器插件注册的插件指令一一对应（见 控制器插件说明）：

操作	发送的 JSON	响应
停止/初始化握手	{"ElectricClawPlugin":{"stop":{"slave_id":1}}}	{"return":true}
启动	{"ElectricClawPlugin":{"start":{"slave_id":1,"mode":1,"width":400,"force":50,"speed":50}}}	{"return":true}
状态轮询	{"ElectricClawPlugin":{"get_status":{"slave_id":1}}}	{"status":...,"external_width":...,"internal_width":...,"force":...,"return":true}

状态轮询（StatusPoller）

StatusPoller 在子线程中运行，startPolling() 创建 QTimer 并以 200ms 周期触发 pollStatus()：

• 设备未初始化（m_is_init == false）时直接返回，不发送请求；
• 组包 get_status 指令调用 commandCustomData 查询，解析返回数组中 ElectricClawPlugin → get_status 节点，通过 statusUpdated 信号抛给界面线程刷新显示。

RL 指令注册

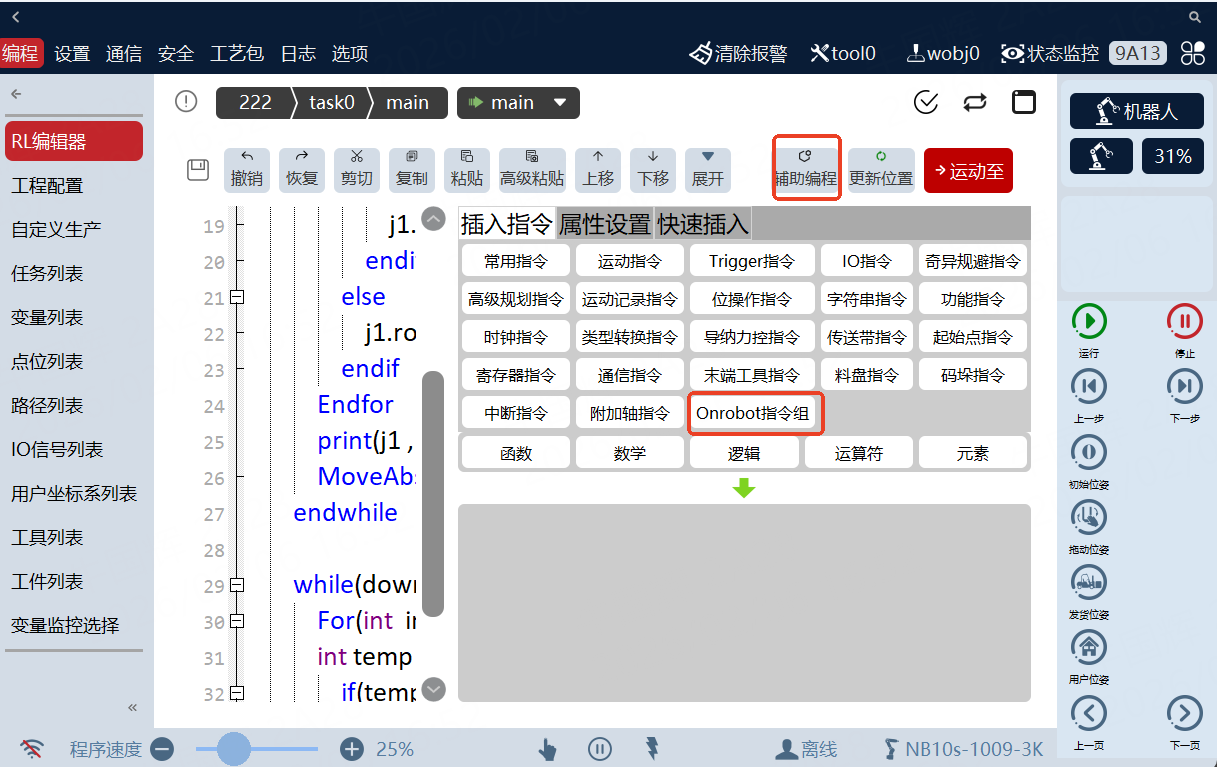

在 afterInit() 中通过 RLManager 注册 RL 编辑器指令（OnrobotMove、OnrobotStop、OnrobotStatus）。每条指令需注册五项内容：

m_rlManager->createTypeKey("OnrobotMove");                 // 指令类型标识
m_rlManager->createSkeleton("OnrobotMove", "OnrobotMove"); // 指令骨架
m_rlManager->createInsDescribe("OnrobotMove", tr("..."));  // 指令描述
m_rlManager->createPattern("OnrobotMove", "^\\s*...$");    // 匹配正则
m_rlManager->createInsertWidget("OnrobotMove", [](){       // 插入时的编辑控件
    return new xplugin::RLStartWidget("OnrobotMove");
});

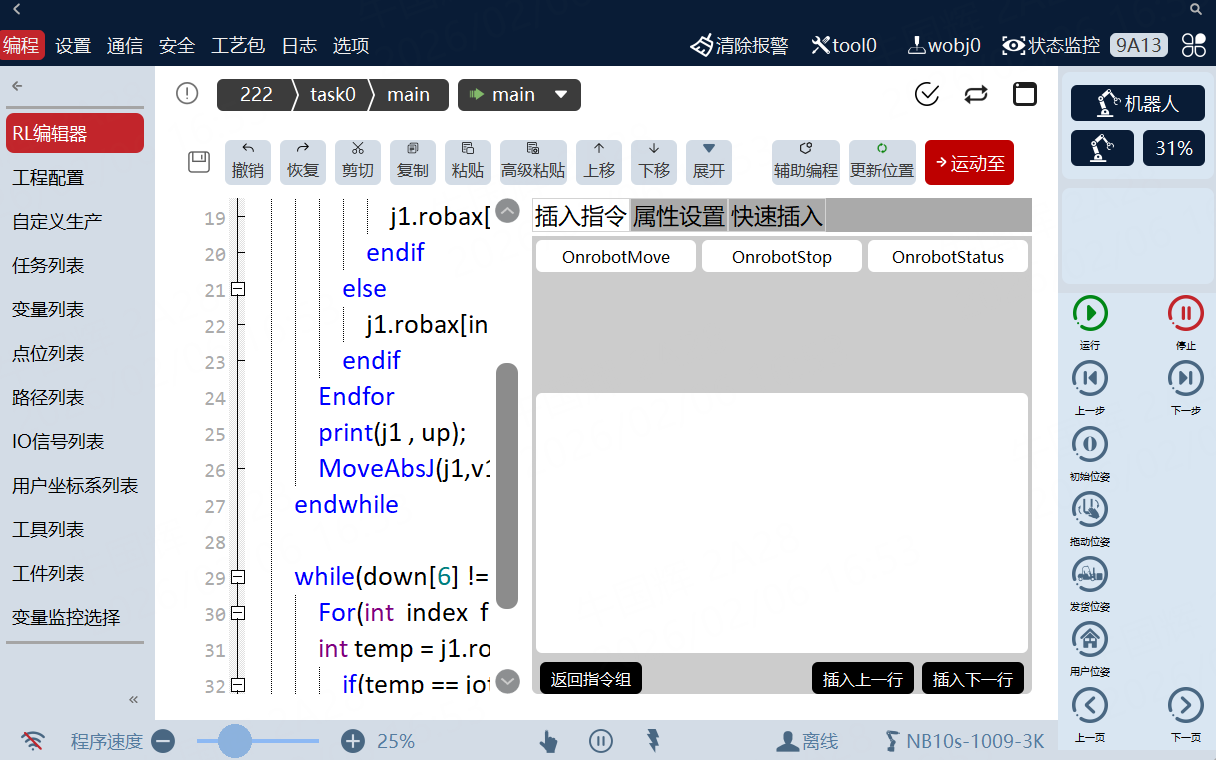

最后通过 createTypeToGroup 将三条指令归入 OnrobotPlugin 分组，并以 createGroups 设置分组显示标题。

备注

这里注册的只是辅助编程的简化 RL 编写逻辑，不具备 RL 执行逻辑；RL 执行逻辑在控制器插件中实现，见 控制器插件说明。

RL 指令界面类

RL 指令界面类继承 RLContentBase，需实现三个接口：

接口	作用
ToString()	将界面控件参数转换为指令字符串（生成 RL 脚本时调用）
FillWith(str)	用指令字符串反向填充界面（本示例仅打印调试日志，未做解析）
CheckInsert()	判断是否允许作为插入值（本示例固定返回 true）

RLStartWidget::ToString() 示例——读取各控件值并拼接为 指令名 参数1,参数2,... 形式：

三个界面类的输出形式：

界面类	对应指令	ToString 输出示例
RLStartWidget	OnrobotMove	OnrobotMove 1,1,400,50,50（ID、模式、宽度、力度、速度）
RLStopWidget	OnrobotStop	OnrobotStop 1（ID）
RLStatusWidget	OnrobotStatus	OnrobotStatus 1,s,e,i,f（ID + 4 个下拉框文本）

编译打包

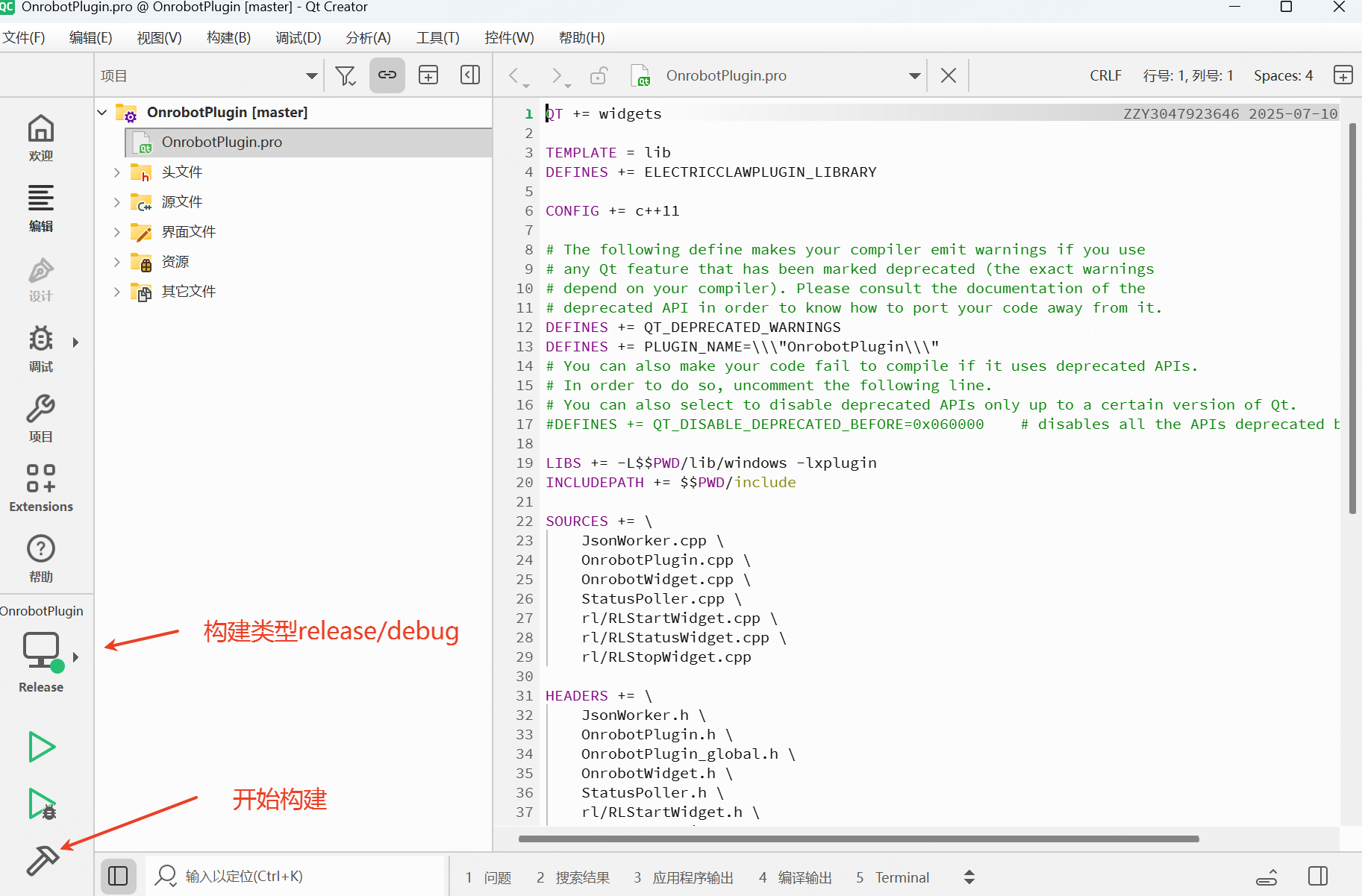

1. 打开 Qt Creator，选择构建类型（推荐 Release 用于发布）。
2. 编译流程：qmake 解析 .pro 生成 Makefile → jom/make 执行编译 → 生成动态库（.dll）。

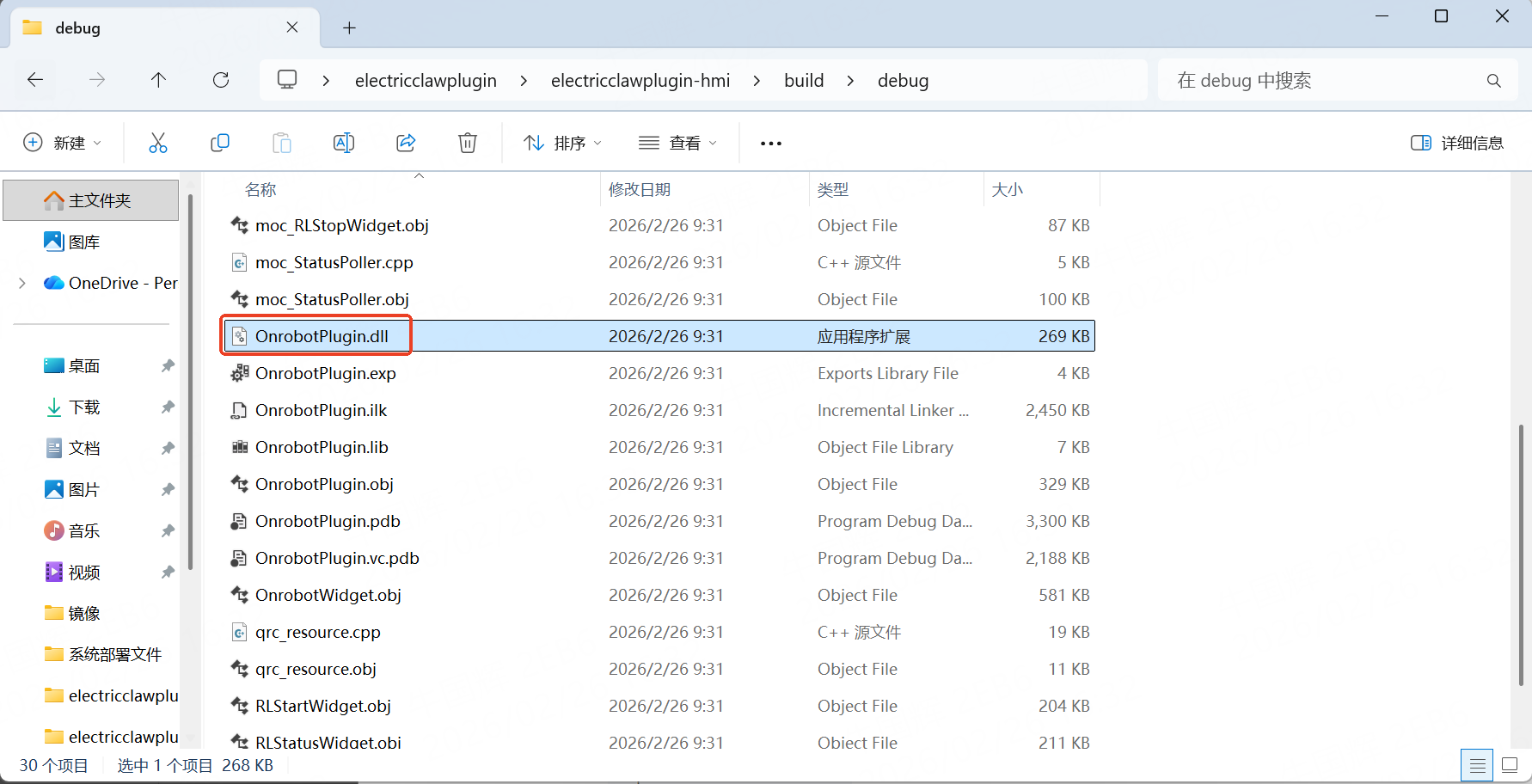

3. 构建完成后在构建目录下即可找到生成的动态库。

打包规范与通用流程见 插件包制作，可直接使用 PluginPackage 打包脚本。
